管徑的表達方式

一、水、煤氣輸送鋼管（鍍鋅或非鍍鋅）、鑄鐵管和塑料管等管材，應標注公稱直徑“DN”（如DN15、DN50）。

二、無縫鋼管、焊接鋼管（直縫或螺旋縫）、銅管、不銹鋼管等管材，管徑宜以外徑×壁厚表示（如De108×4、De159×4.5等）； 對無縫鋼管或有色金屬管道，應標注“外徑×壁厚”。例如Φ108×4，ф可省略。

三、鋼筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管徑宜以內徑d表示（如d230、d380等）。

四、塑料管材，管徑宜按產品標準的方法表示。

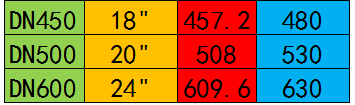

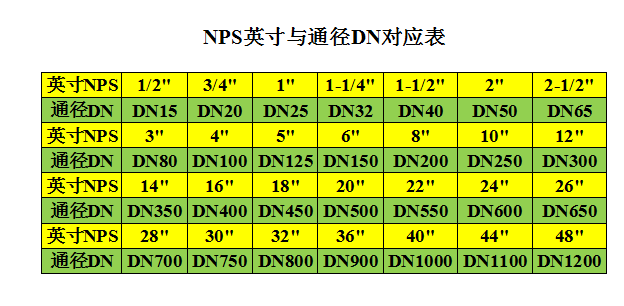

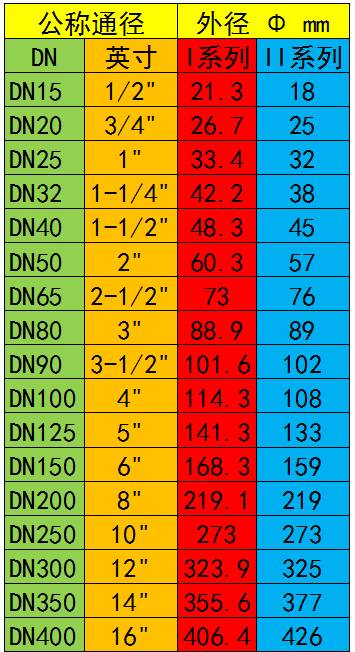

五、當設計均用公稱直徑DN表示管徑時，應有公稱直徑DN與相應產品規格對照表。

其它說明

公稱直徑(nominal diameter)，又稱平均外徑(mean outside diameter)。 為了使管子、管件連接尺寸統一，采用DN表示其公稱直徑（也稱公稱口徑、公稱通徑)。

因為單位有公制及英制的區分，所以有下列的稱呼方法。

一. 以公制為基準，稱 DN (metric unit)

二. 以英制為基準，稱NB(inch unit)

三. DN (nominal diameter) NB (nominal bore) OD (outside diameter)

四. 【例】 鍍鋅鋼管DN50，sch 20 鍍鋅鋼管NB2”，sch 20

注：管子表號(Sch．)并不是壁厚，是壁厚系列。實際的壁厚，同一管徑，在不同的管子表號中其厚度各異。

1938年美國國家怔準協會ANSIB36.10(焊接和無縫鋼管)標準所規定：管子表號(Sch．)是設計壓力與設計溫度下材料的許用應力的比值乘以1000，并經圓整后的數值。

ISO公制標示 ( ISO metric dimension size ) 以Da表示 PVC管，ABS管之管外徑 。 以De表示 PP管，PE管之管外徑 。

例如：外徑63mm的塑料管之公制標示 ( mm dimension size ) 為：Da63 ，是針對PVC管，ABS管而言的。

新型材料和塑料管用de，注意是小寫的哦。

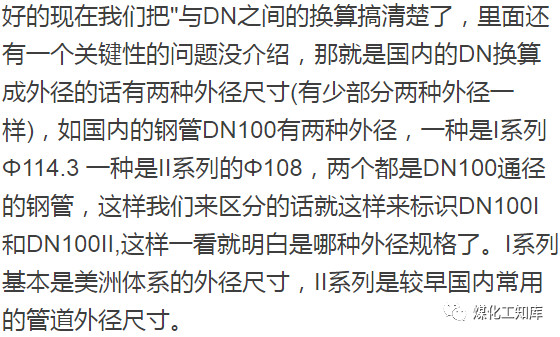

Dn主要用在鑄鐵管、鍍鋅鋼管和鋼塑復合管上。另外Dn100等同于de110，Dn150等同于de160的管徑。
