1適合RTO裝置焚燒的廢氣情況

一般情況下，揮發性有機物濃度在25%LEL（可燃?xì)怏w爆炸下限）以下、燃燒絕熱溫升在40℃以上的廢氣，均適合RTO裝置處理。

VOCs濃度小于2000mg/Nm3、致絕熱燃燒溫升低于40℃的需助燃，以提高其絕熱溫升至40℃以上的廢氣類型。

2主要組成系統的工藝設計

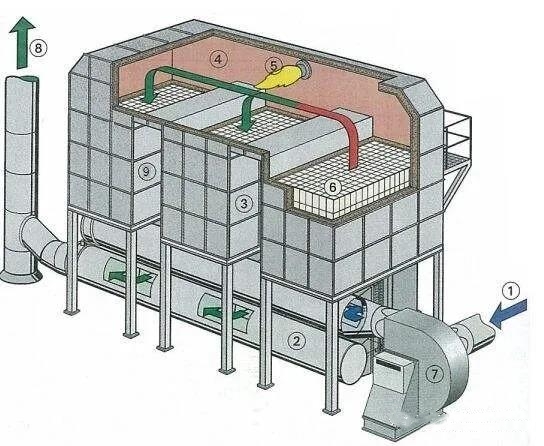

蓄熱式焚燒裝置由蓄熱室、燃燒室、換向閥和控制系統等結構組成。其主要組成系統的工藝設計包括：蓄熱室床數選定、蓄熱體材料和類型選取和蓄熱體量的計算、空塔進氣流速的確定；燃燒室的燃燒溫度、煙氣停留時間、燃燒器的選?。婚y門切換時間；保溫耐火材料的選取和數量計算；預處理措施和安全保障措施的配套等。

2.1工藝系統整體要求

系統設計壓降低于3000Pa。蓄熱燃燒裝置應進行整體內保溫，外表面溫度不高于60℃（部分熱點除外）。環境溫度較低、濕度較大時，有采取保溫、伴熱等防凝結措施。具有反燒和吹掃功能。

2.2蓄熱室

蓄熱室是焚燒裝置進行熱量交換的空間，其具體結構和尺寸根據熱回收效率要求、蓄熱體結構性能、系統壓降等因素計算確定。

2.2.1燃燒工藝和蓄熱室數量的選定

蓄熱燃燒工藝可以分為固定式和旋轉式蓄熱燃燒等。固定式蓄熱燃燒工藝有二室、三室、五室等，理論上蓄熱室數量越多，凈化效率越高，但設備投資或者占地也隨之提高。旋轉式RTO裝置有旋轉氣缸型、盤型和旋轉閥門型，其中旋轉式RTO的結構除驅動區、分配區外，其余與固定式相同。一般情況下，燃燒工藝考慮三室固定式蓄熱燃燒工藝的較多，占地有限制條件時可以考慮旋轉閥門型等燃燒工藝。

2.2.2蓄熱室熱回收效率要求

要求蓄熱室對熱回收效率不小于95%，主要是要控制排放氣體的溫度。熱回收效率比較簡單的計算方法處理廢氣熱量的平衡方法，如進氣溫度在30℃，排氣溫度要求60℃，燃燒室的溫度要求在800℃時，則熱回收效率為96.1%，即(800-60)/(800-30)=96.1%。

2.2.3蓄熱體

2.2.3.1蓄熱體的基本要求

①要求比熱容不低于750J/(kg·K)，具有高比重。

②有足夠的氣體流通截面積，使氣體分布均勻、阻力低。

③耐高溫。RTO裝置操作溫度一般為750～950℃，因此一般要選用能耐1250℃溫度以上的材質作為蓄熱體，優先選用蜂窩陶瓷、組合式陶瓷等規整材料。

④良好的抗熱震性能。其短時間可承受的高溫沖擊要求1250℃以上，使用壽命不低于40000h。

⑤在高溫下有足夠的機械強度和有抗高溫氧化、耐化學腐蝕。

⑥價格應盡可能低廉。

2.2.3.2蓄熱體材質與類型的選取

目前在RTO裝置中采用的陶瓷原材料主要有黏土、剛玉、莫來石、鋯英石、鈦酸鋁和堇青石等。在RTO裝置的蓄熱室中，蓄熱填充物主要類型有規整填料（如蜂窩填料和板波紋填料）和散堆填料（顆粒填料，如矩鞍環）兩大類。

（1）   散堆填料主要有陶瓷矩鞍環

其床層具有較大的空隙率，床層內多為圓弧形液體通道，具有高的比重和耐酸耐熱性能。有關陶瓷矩鞍環產品的幾何特性及相關參數表1。

陶瓷矩鞍環與規整填料相比，優點是價格低廉，缺點是阻力比規整填料大，且填料邊緣容易破碎，會造成床層空隙堵塞，使床層阻力大。如RTO裝置中用陶瓷矩鞍環lin（25.4mm）作為蓄熱體，為達到95%的換熱效率，需2.44～2.74m高度的床層，切換時間為2min。

（2）   規整填料

①陶瓷蜂窩填料。氣流在陶瓷蜂窩填料中各自通過平行的通道，互不相混，流動成層流狀態，此狀態下壓降與氣速成正比關系，因此，陶瓷蜂窩填料遠比陶瓷矩鞍環的壓降低。陶瓷蜂窩填料一般做成尺寸為150mm×150mm×300mm的柱狀蓄熱體，孔內壁厚度分0.42mm、0.6mm、1.0mm等，并整砌于蓄熱室中。孔密度通常從13×13（孔數169）至60×60（孔數3600）不等。孔密度越大可提供較大的傳熱面積，從而提高熱效率。陶瓷蜂窩柱是整砌在蓄熱室中，為避免因局部受堵，目前有將陶瓷蜂窩柱的一個端面做成圓弧凹面。

②多層板片組合式陶瓷蜂窩填料。板片組合式的陶瓷蜂窩填料由多層板片構成，不采用直接擠壓成型，而是先做成單個板片，然后將多層板片黏結在一起，經燒結而成為多層板片組合式的陶瓷蜂窩填料。該填料的每個薄片上開有溝槽，兩片組合后構成內部相通的通道，使氣流可以橫向和縱向地通過填料。通常每片板厚約1.5mm，組成約305mm×305mm×102mm的塊狀蓄熱體。MLM板片式蜂窩陶瓷的型號有MLM®-125、MLM®-160、MLM®-160-6、MLM®-180、MLM®-200、MLM®板-S及SR系列。

MLM®也是規整陶瓷填料，在同樣應用條件下與傳統的陶瓷矩鞍環相比，MLM®的床層壓降減少50%，因其阻力比陶瓷矩鞍環低，能耗可節省30%，在現有的蓄熱體中抗熱能力是比較強的一種，容易在短時間內達到400℃的變化溫度。陶瓷散堆填料（矩鞍環）和規整填料（Monolith和MLM®）的物理特性比較如表2所示。在達到相同的熱效率條件下，MLM®所需的容積比Monolith少；在一定氣速條件下，其壓降比矩鞍環低。MLM®的價格比Monolith低，比矩鞍環高。用MLM®替代lin矩鞍環后，填料用量為lin矩鞍環的一半，在熱效率和切換周期時間保持不變，處理能力可提高30%。

2.3空塔進氣流速與蓄熱室截面

對于一個已經固定蓄熱床截面積的RTO，當進氣空塔流速提高時，系統壓損均隨之增加；而熱回收效率則隨之降低。設計時一般蓄熱室要求截面空塔風速不宜大于2m/s，當蓄熱室截面風速和廢氣處理能力確定后，則蓄熱室的截面積能確定。如焚燒爐處理風量為20000Nm3/h，蓄熱室截面風速定為1.5m/s時，則每個蓄熱室的截面積為3.7㎡，橫截面可按選擇的填料布置成正方形或長方形。

2.4蓄熱體床層高度與總壓降

設計RTO裝置時，設備的體積主要由蓄熱床高度決定，風機功率由蓄熱床總壓降決定，表3為幾種蓄熱體的總壓降數據。從表3的數據可以看出，不同的蓄熱體，在相同的運行條件下，因床層高度帶來的床層總壓降差距較大。因此選擇蓄熱體是設計裝置的重要因素之一。

2.5蓄熱室進出口氣體溫差蓄熱室進出口氣體溫差不宜大于60℃。

2.6燃燒室高溫氣體在燃燒室的停留時間一般不宜低于0.75s，并根據停留時間確定燃燒室的容積與尺寸規格；燃燒室燃燒溫度高于760℃。燃燒器根據輔助燃料類型、燃燒室結構、壓力、待處理廢氣流量、裝置啟動時間等因素配置，具備溫度自動調節的功能，符合GB19839的相關規定。一般來說，1萬m3的氣體可根據廢氣的熱值情況選擇25～60萬kcal的燃燒器，如處理廢氣量10000 m3，采用沼氣或天然氣等氣體燃料作為助燃劑，采用North American4425-5(25萬kcal/h)燃?xì)馊紵鳎烧{(diào)節比1∶30。如采用柴油作為助燃，采用美國NA5424-5(20萬kcal/h)燃油比例調節式燃燒器，調節比1：10。RTO裝置中使用的燃燒器主要產品有North American、ESApyronics、ECLIPSE、pyronics、MAXON等品牌。輔助燃料優先選用天然氣、液化氣、輕質柴油等清潔燃料。

2.7吹掃氣體量

吹掃氣體量一般按照處理廢氣量的10%計算，可以單獨設置風機送新風。

2.8閥門與切換周期

(1)固定式燃燒工藝采用切換閥（包括吹掃）選用氣動蝶閥，切換閥是固定式RTO裝置進行循環熱交換的關鍵部件，必須在規定的時間準確地進行切換，且保證泄漏量小（≤1%），壽命長（可達100萬次），啟閉迅速（≤1s）。RTO裝置一般規定要求切換周期在90～180S。旋轉式分配區的廢

(2)旋轉式燃燒工藝旋轉分配閥是旋轉式燃燒工藝的核心部件，采用回轉式空氣分配閥。具體可根據設計處理風量、風壓、風嘴數量和閥芯轉速要求來選擇合適的空氣分配閥。

3保溫耐火材料

要求質量輕、導熱系數低（常溫下導熱系數低于0.03W/(m·k)、抗熱震性好、化學穩定性強。一般情況下，裝置的燃燒室及蓄熱室內保溫可采用耐火硅酸鋁纖維，其耐熱可達1200℃，絨重為220kg/m3。鋪設時，燃燒室及蓄熱室上部厚≤225mm，蓄熱室進出風區厚≤120mm。保溫層一般設三層，其中含兩層硅酸鋁纖維氈及一層硅酸鋁纖維模塊。硅酸鋁纖維模塊內設置耐熱鋼骨架，用錨固件固定在裝置殼體上。

4后處理要求

處理含氮有機物造成煙氣氮氧化物排放超標時，采用選脫硝工藝進行后處理。當處理含硫或含鹵素有機物產生二氧化硫、鹵化氫時，采用吸收等工藝進行后處理。

5安全措施要求

①  當廢氣濃度波動較大時，在前端采取稀釋、緩沖等措施。

②  需在RTO裝置與主體生產裝置之間的管道系統中安裝阻火器或防火閥。當進風、排風管道采用金屬材質時，采取法蘭跨接、系統接地等措施，防止靜電產生、積聚。

③  應具有過熱保護功能，保溫設計符合SGBZ-0805的相關規定。

④  燃料供給系統設置高低壓保護和泄漏報警裝置；設安全可靠的火焰控制系統、溫度監測系統、壓力控制系統等。燃燒器點火操作應符合GB19839的相關規定。

⑤  管路系統和蓄熱燃燒裝置的防爆泄壓設計應符合GB50160的相關規定。壓縮空氣系統設置低壓保護和報警裝置。風機、電機和置于現場的電氣儀表等設備應防爆，等級應不低于現場級別。

⑥  具備短路保護，接地電阻應小于4Ω。安裝符合GB50057規定的避雷裝置。

6設計案例

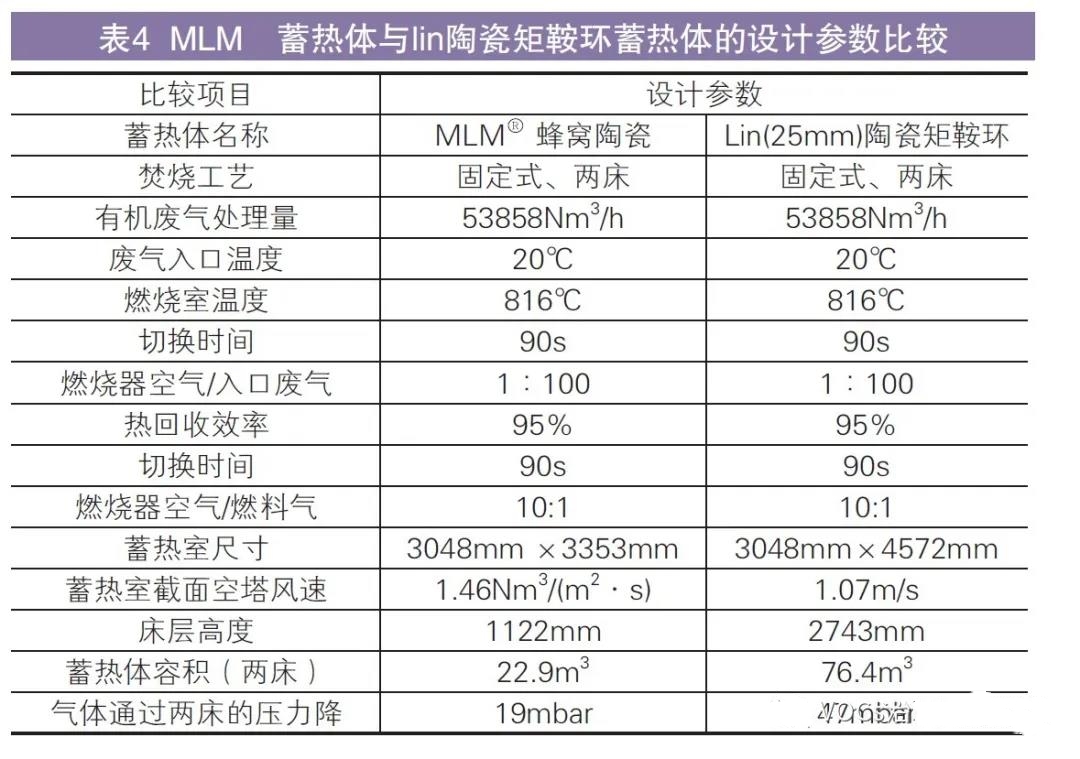

美國藍太克產品有限公司將MLM®蓄熱體用于RTO的設計參數與lin陶瓷矩鞍環的進行了比較，如表4所示。

7結語

蓄熱燃燒裝置處理?yè)]發性有機物廢氣的工藝設計重點是蓄熱體材質和類型的選擇，確保能滿足熱回收效率和運行穩定性；焚燒工藝的類型選擇要具有經濟可行、符合企業實際；同時根據廢氣的具體情況選擇合適的燃燒溫度和配套設施。
